智能工厂的定义与体系架构

发布时间 : 2017-12-20     来源 : 中航智造

  一、何谓智能工厂?

  究竟何谓智能工厂?智能工厂具有以下六个显著特征:

  1. 设备互联。能够实现设备与设备互联(M2M),通过与设备控制系统集成,以及外接传感器等方式,由SCADA(数据采集与监控系统)实时采集设备的状态,生产完工的信息、质量信息,并通过应用RFID(无线射频技术)、条码(一维和二维)等技术,实现生产过程的可追溯。

  2. 广泛应用工业软件。广泛应用MES(制造执行系统)、APS(先进生产排程)、能源管理、质量管理等工业软件,实现生产现场的可视化和透明化。在新建工厂时,可以通过数字化工厂仿真软件,进行设备和产线布局、工厂物流、人机工程等仿真,确保工厂结构合理。在推进数字化转型的过程中,必须确保工厂的数据安全和设备和自动化系统安全。在通过专业检测设备检出次品时,不仅要能够自动与合格品分流,而且能够通过SPC(统计过程控制)等软件,分析出现质量问题的原因。

  3. 充分结合精益生产理念。充分体现工业工程和精益生产的理念,能够实现按订单驱动,拉动式生产,尽量减少在制品库存,消除浪费。推进智能工厂建设要充分结合企业产品和工艺特点。在研发阶段也需要大力推进标准化、模块化和系列化,奠定推进精益生产的基础。

  4. 实现柔性自动化。结合企业的产品和生产特点,持续提升生产、检测和工厂物流的自动化程度。产品品种少、生产批量大的企业可以实现高度自动化,乃至建立黑灯工厂;小批量、多品种的企业则应当注重少人化、人机结合,不要盲目推进自动化,应当特别注重建立智能制造单元。工厂的自动化生产线和装配线应当适当考虑冗余,避免由于关键设备故障而停线;同时,应当充分考虑如何快速换模,能够适应多品种的混线生产。物流自动化对于实现智能工厂至关重要,企业可以通过AGV、行架式机械手、悬挂式输送链等物流设备实现工序之间的物料传递,并配置物料超市,尽量将物料配送到线边。质量检测的自动化也非常重要,机器视觉在智能工厂的应用将会越来越广泛。此外,还需要仔细考虑如何使用助力设备,减轻工人劳动强度。

  5. 注重环境友好,实现绿色制造。能够及时采集设备和产线的能源消耗,实现能源高效利用。在危险和存在污染的环节,优先用机器人替代人工,能够实现废料的回收和再利用。

  6. 可以实现实时洞察。从生产排产指令的下达到完工信息的反馈,实现闭环。通过建立生产指挥系统,实时洞察工厂的生产、质量、能耗和设备状态信息,避免非计划性停机。通过建立工厂的Digital Twin(数字映射),方便地洞察生产现场的状态,辅助各级管理人员做出正确决策。

  仅有自动化生产线和工业机器人的工厂,还不能称为智能工厂。智能工厂不仅生产过程应实现自动化、透明化、可视化、精益化,而且,在产品检测、质量检验和分析、生产物流等环节也应当与生产过程实现闭环集成。一个工厂的多个车间之间也要实现信息共享、准时配送和协同作业。智能工厂的建设充分融合了信息技术、先进制造技术、自动化技术、通信技术和人工智能技术。每个企业在建设智能工厂时,都应该考虑如何能够有效融合这五大领域的新兴技术,与企业的产品特点和制造工艺紧密结合,确定自身的智能工厂推进方案。

  二、智能工厂的体系架构

  著名业务流程管理专家August-Wilhelm Scheer教授提出的智能工厂框架强调了MES系统在智能工厂建设中的枢纽作用。

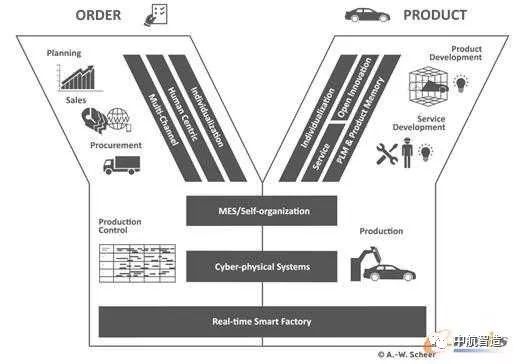

  Scheer教授提出的智能工厂架构

  智能工厂可以分为基础设施层、智能装备层、智能产线层、智能车间层和工厂管控层五个层级:

  1、基础设施层

  企业首先应当建立有线或者无线的工厂网络,实现生产指令的自动下达和设备与产线信息的自动采集;形成集成化的车间联网环境,解决不同通讯协议的设备之间,以及PLC、CNC、机器人、仪表/传感器和工控/IT系统之间的联网问题;利用视频监控系统对车间的环境,人员行为进行监控、识别与报警;此外,工厂应当在温度、湿度、洁净度的控制和工业安全(包括工业自动化系统的安全、生产环境的安全和人员安全)等方面达到智能化水平。

  2、智能装备层

  智能装备是智能工厂运作的重要手段和工具。智能装备主要包含智能生产设备、智能检测设备和智能物流设备。制造装备在经历了机械装备到数控装备后,目前正在逐步向智能装备发展。智能化的加工中心具有误差补偿、温度补偿等功能,能够实现边检测、边加工。工业机器人通过集成视觉、力觉等传感器,能够准确识别工件,自主进行装配,自动避让人,实现人机协作。金属增材制造设备可以直接制造零件,DMG MORI已开发出能够实现同时实现增材制造和切削加工的混合制造加工中心。智能物流设备则包括自动化立体仓库、智能夹具、AGV、桁架式机械手、悬挂式输送链等。例如,Fanuc工厂就应用了自动化立体仓库作为智能加工单元之间的物料传递工具

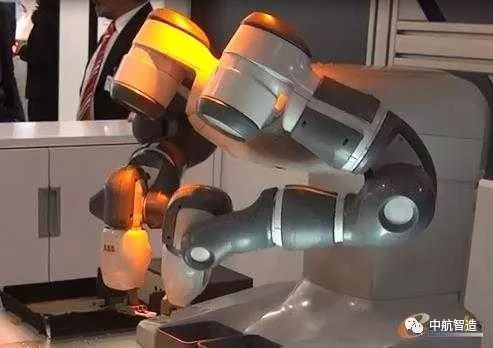

  ABB的Yumi协作机器人

  3、智能产线层

  智能产线的特点是,在生产和装配的过程中,能够通过传感器、数控系统或RFID自动进行生产、质量、能耗、设备绩效(OEE)等数据采集,并通过电子看板显示实时的生产状态;通过安灯系统实现工序之间的协作;生产线能够实现快速换模,实现柔性自动化;能够支持多种相似产品的混线生产和装配,灵活调整工艺,适应小批量、多品种的生产模式;具有一定冗余,如果生产线上有设备出现故障,能够调整到其他设备生产;针对人工操作的工位,能够给予智能的提示。

  4、智能车间层

  要实现对生产过程进行有效管控,需要在设备联网的基础上,利用制造执行系统(MES)、先进生产排产(APS)、劳动力管理等软件进行高效的生产排产和合理的人员排班,提高设备利用率(OEE),实现生产过程的追溯,减少在制品库存,应用人机界面(HMI),以及工业平板等移动终端,实现生产过程的无纸化。另外,还可以利用Digital Twin(数字映射)技术将MES系统采集到的数据在虚拟的三维车间模型中实时地展现出来,不仅提供车间的VR(虚拟现实)环境,而且还可以显示设备的实际状态,实现虚实融合。

  车间物流的智能化对于实现智能工厂至关重要。企业需要充分利用智能物流装备实现生产过程中所需物料的及时配送。企业可以用DPS系统(Digital Picking System)实现物料拣选的自动化。

  5、工厂管控层

  工厂管控层主要是实现对生产过程的监控,通过生产指挥系统实时洞察工厂的运营,实现多个车间之间的协作和资源的调度。流程制造企业已广泛应用DCS或PLC控制系统进行生产管控,近年来,离散制造企业也开始建立中央控制室,实时显示工厂的运营数据和图表,展示设备的运行状态,并可以通过图像识别技术对视频监控中发现的问题进行自动报警。

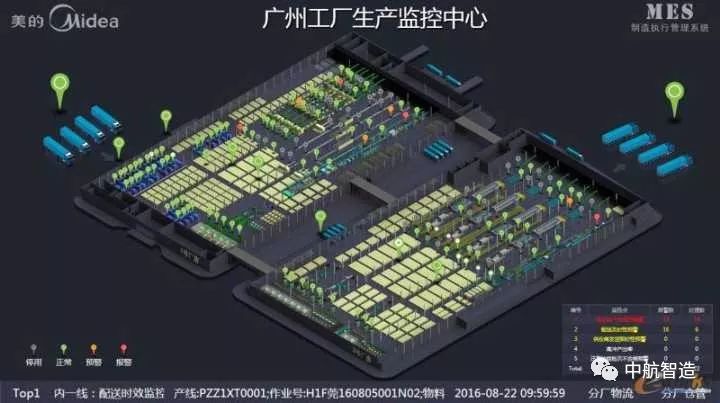

  美的工厂的生产监控中心

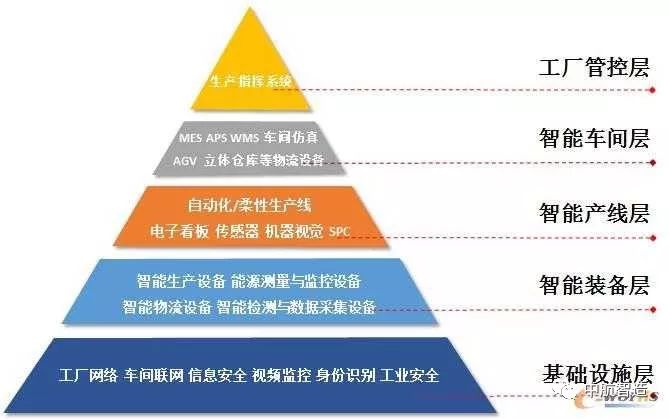

  智能工厂五级金字塔
