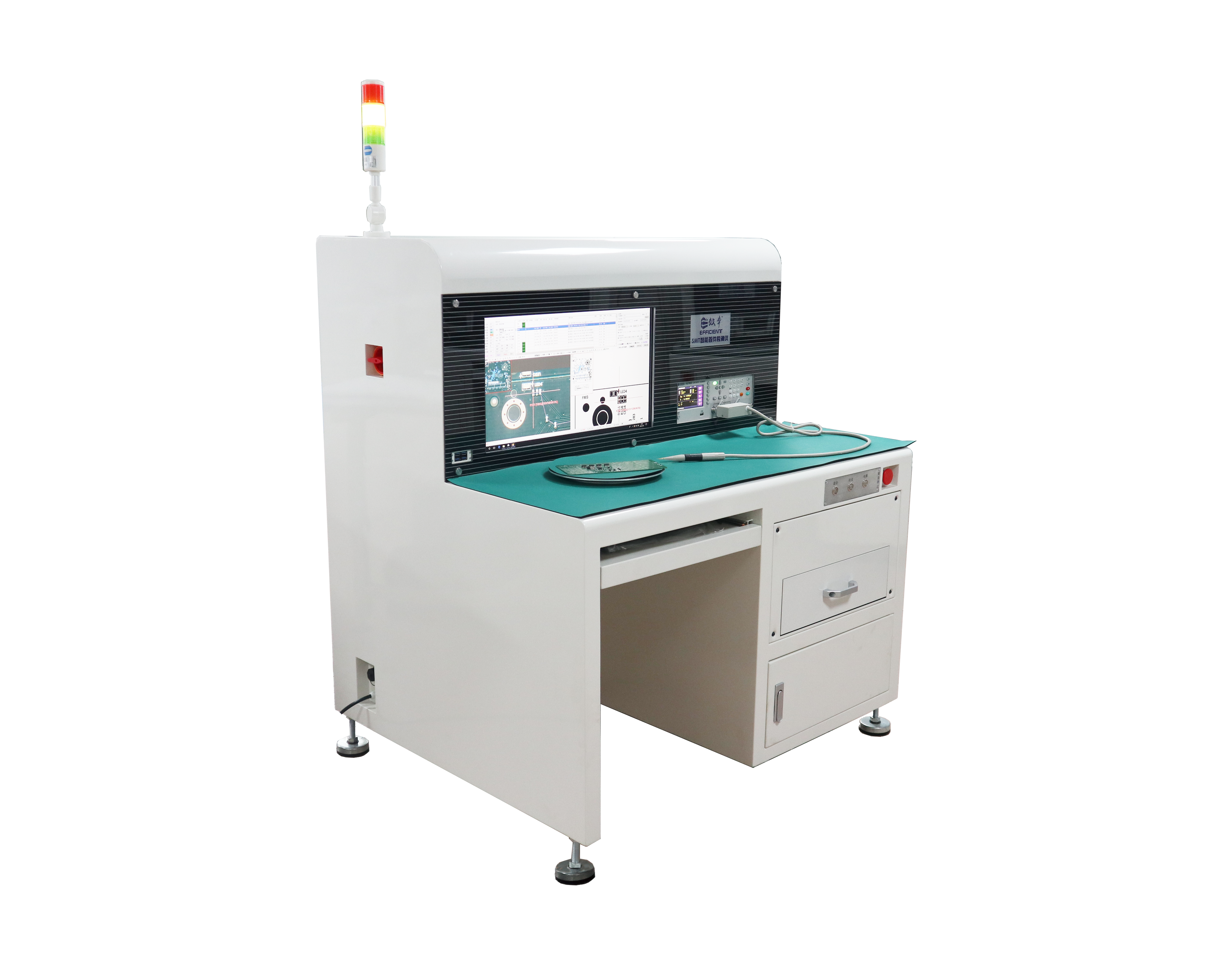

SMT智能首件检测仪E680
产品介绍
产品功能
技术参数
产品优势
设计理念
产品界面说明书
售后配置安装
操作步骤(测试流程)
合作客户
常见问题
与传统首检方式对比
宣传画册下载
E680是国内专业的一款SMT首件检测设备。E680是对传统首件检测方式的全新变革,它可以大幅提升首件检测效率,防止检测过程发生错漏,实现检测过程可追溯,同时节省人力,降低首件检测成本。(→效率SMT首件检测仪官网)
产品优点:
1.节省人员:由2人检测改为1人检测。
2.提高效率:首件检测提速2倍以上,测试过程无需切换量程,无需人工对比测量值。
3.可追溯性:自动生成首件检测报告,并可还原检测场景。
4.更加准确:使用高精度LCR测试仪代替万用表。
5.纠错功能:BOM自检,BOM与坐标数据双向对比,快速纠错。
6.光学检测:有丝印和方向元件,系统自动进行光学对比检测,无需人工参与。
功能亮点:
1.可使用设备自带扫描设备获取PCBA高清图形
2.元件检测顺序可由软件自动跳转也可以人工控制
3.可按元件类别检测或指定某规格元件进行检测
4.检测时自动判定PASS和FAIL并有声光报警提示
5.可导入站位表,按站位进行检测
6.标准图(或位置图)与PCBA实例图同步放大显示,彻底抛弃纸质位置图
7.检测数、漏测数、PASS数、FAIL数等统计信息实时显示,杜绝漏测现象发生
8.更加便捷的人工判定及不良原因记录方式
9.更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、缩小
11.提供中英文报表格式
12.快速导入BOM及XYData
13.BOM自检及XYData与BOM的双向对比查找错漏
14.支持双面坐标同时导入,AB面分开检测
15.更灵活的参数定义方式,支持来料加工企业多样式的BOM
16.支持用户权限定义,防止误操作
17.系统使用SQL数据存储模式,支持多机互联和离线编程
技术参数
序号 |
项目 |
详细参数 |
1 |
检测的电路板 |
SMT炉前电路板(锡膏板、胶纸板、红胶板)。 |
2 |
检测方法 |
空贴位置目视检查。 电阻、电容、电感类使用LCR电桥测量。 其它如IC、三极管等自动进行丝印对比(与AOI相同)。 平均检测速度3秒/元件,视操作者熟练程度,锡膏板稍慢。 |
3 |
扫描仪 |
专业高清线性CCD扫描仪。 清晰度600DP1~2400DPI。 平均扫描速度30秒/PCS,视PCBA大小不同。 |
4 |
光源 |
高亮LED光源(白光) |
5 |
LCR电桥 |
测试频率:20Hz~300KHz 基本精度:0.05% 测试软件自动控制选择测量档位及参数 |
6 |
编程模式 |
快速导入BOM表及XY坐标,并与扫描图形匹配。 自动从物料描述提取元件规格信息。 支持双面坐标导入,选一面进行检测。 自动识别和标记空贴位置。 |
7 |
检测覆盖类型 |
数据类:BOM用量错、位置重复、XY坐标漏定义、多定义 电路板:多贴、缺件、错件、反向、侧翻、偏移、旋转等 |
8 |
SPC制程管控 |
全程记录测试数据,可输出PDF等格式报表 可在后期还原测试场景,提供追溯依据 |
9 |
服务器模式 |
采用中心数据库,可将多台FAI数据集中统一管理 |
10 |
检查结果显示 |
23英寸液晶显示器,OK/NG声光提示。 |
11 |
PCB尺寸范围 |
最大420mm x 300mm,定制机600mm x 420mm |
12 |
PCB上下净高 |
PCB上面:30mm PCB下面:50mm |
13 |
电源 |
AC220V 50/60Hz 小于1.5KVA |
14 |
设备重量 |
约200KG |
15 |
外形尺寸 |
1030mm x850mmx1150mm(W*D*H) |
16 |
环境温度 |
10~35℃ |
17 |
环境湿度 |
35~80%(无结露) |
18 |
设备安规 |
符合CE安全标准 |
售后服务
1 | 免费维护、服务 | 设备自验收后一年保修,终身维护。 客户服务部24小时响应客户诉求, 一般问题远程解决,远程无法解决的, 正常情况下12小时内到达现场。 如属于配件问题需要更换,48小时内 解决问题以确保生产检测! | 1年 |
2 | 免费培训 | 免费培训2人,培训合格发放证书 | 5天 |
3 | 软件升级 | 软件终身免费升级 | 终身 |
