发布时间 : 2018-05-08 来源 : 深圳效率科技有限公司
MES系统可由用户自定义流程，很方便作业人员实行产品生产流程管理。企业所有的业务操作都是需要工作流来驱动，把一个信息按照预定的规则从一个工序传送到下一个工序。如果 不按照预定的流程来执行，系统会自动警示，从而达到防错防呆等目的。

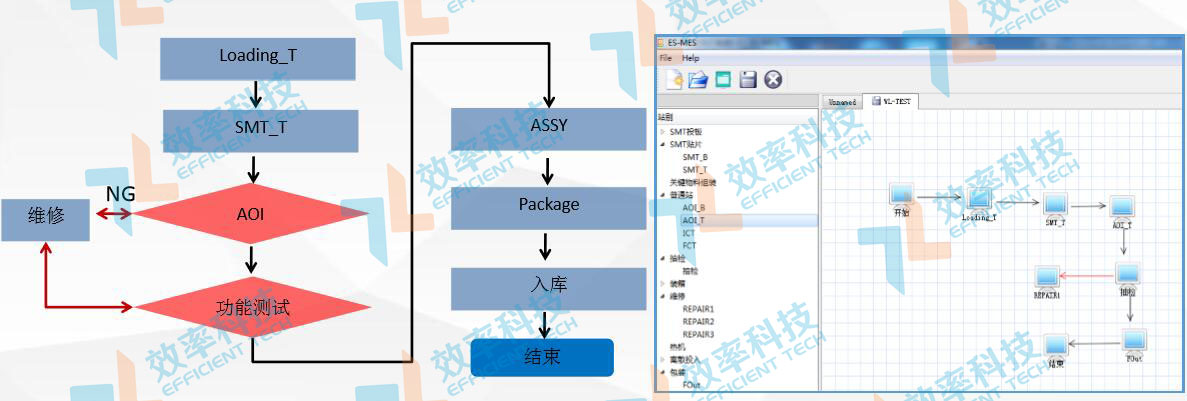

在MES系统中我们定义一个名叫“WL-TEST”的流程名称，其具体流程定义如下图所示，作业人员可定义多种流程：SMT生产流程、DIP生产流程、路由器产品生产流程、USB无线网卡生产流程、 PCI/PCI-E有线/无线网卡产品生产流程等。

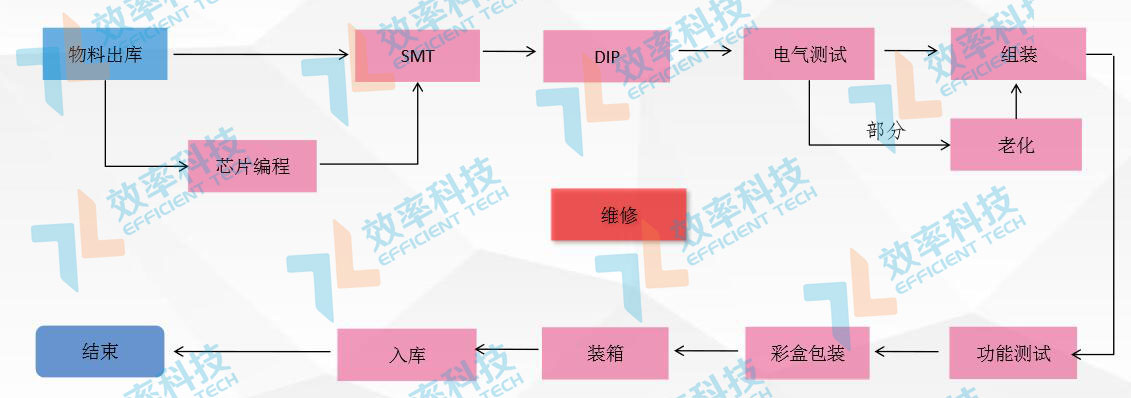

1.产品工艺流程

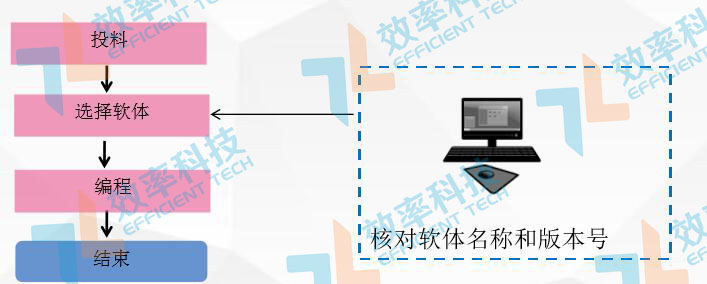

2.Programmer流程
编程步骤：
1)将需要编程的IC送到编程间;
2)根据工单信息确认软体;
3)编程;
4)每编程完一个芯片，编程器具计数装置会自动加一, 以便编程统计。
1)将编程工具软件内嵌到MES系统;
2)将编程软体拷贝到指定文件夹;
3)产品BOM包含对应软体;

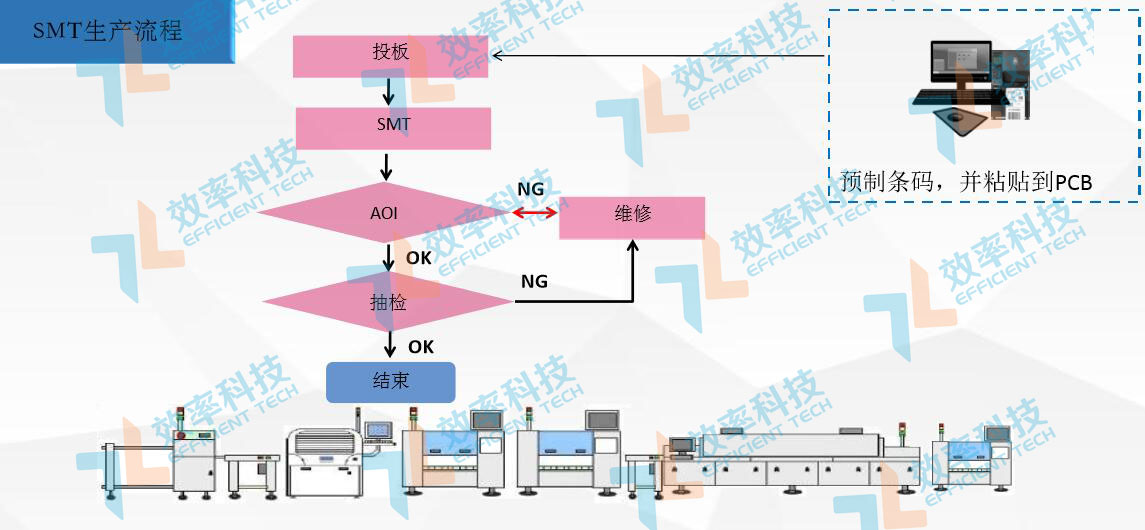

3.SMT生产流程

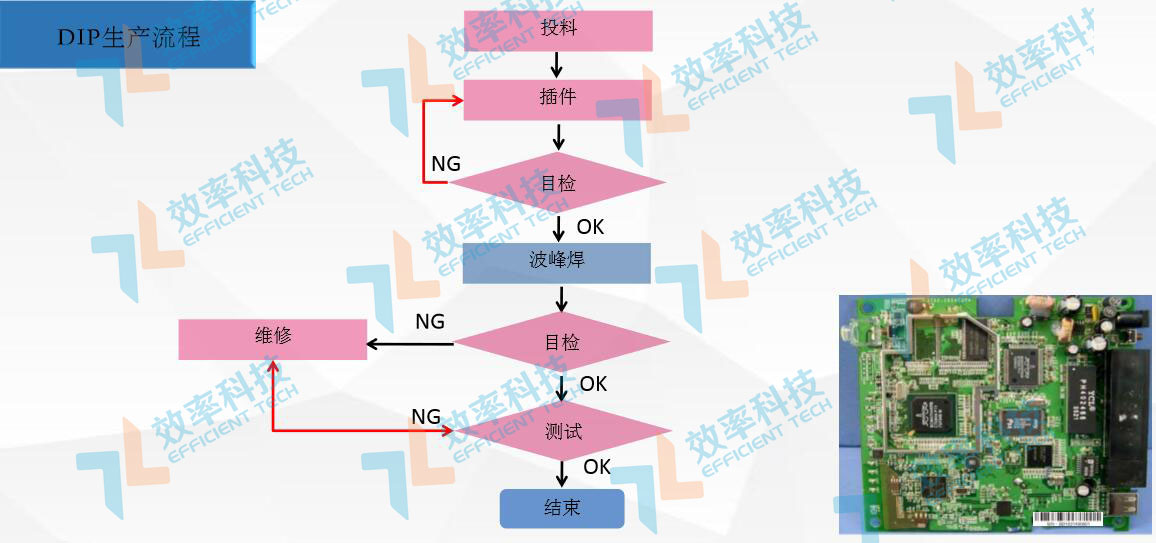

4.DIP生产流程

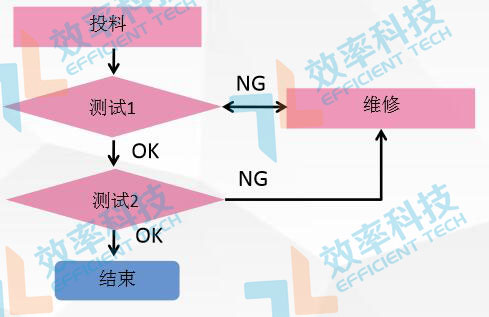

5.PCBA测试流程
操作步骤：
1)扫描PCBA条码;
2)测试夹具进行测试;
3)系统自动读取测试结果;
4)测试结果合格，则转到下一测试工序;
5)若测试结果为NG,则送维修工位

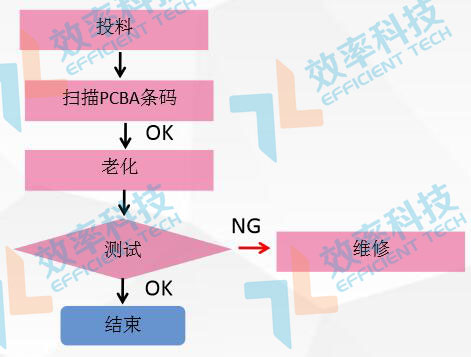

6.PCBA老化流程
1)取样：根据取样公式，计算取样数量;
2)扫描取样PCBA条码;
3)老化，记录老化时间、温度等参数;
4)对老化后的PCBA进行测试，记录测试结果;
5)对不良品进行维修;
6)根据测试结果，判定该工单产品后继流程。

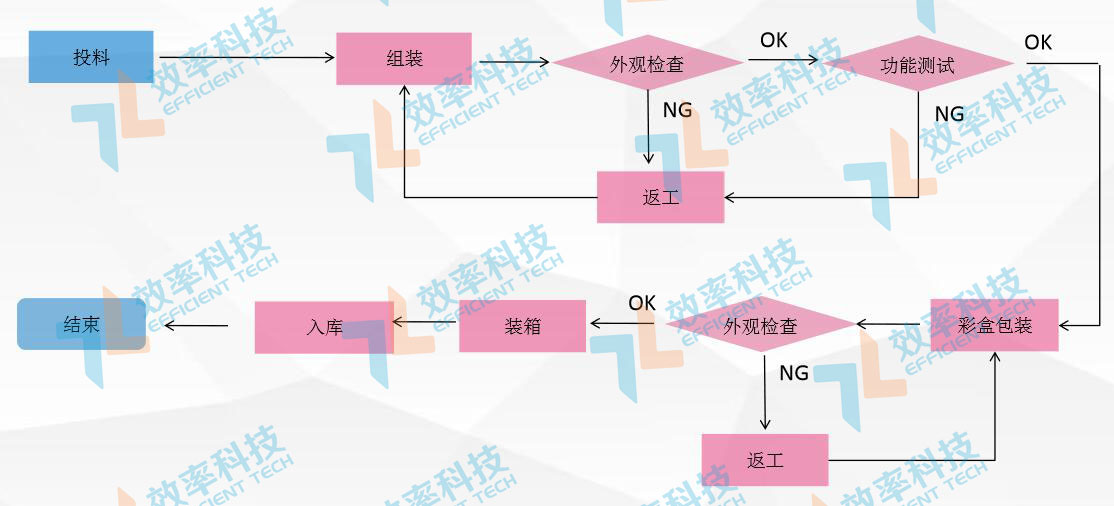

7.整机组装工艺

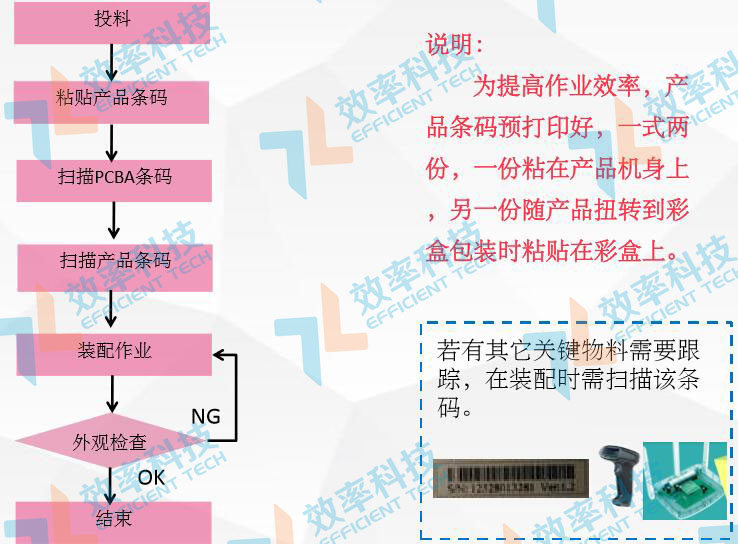

8.外壳装配
组装操作步骤：
1)准备好配件; 2)将预制好的产品条码(一式两份)粘贴在外壳指定位臵(另一份留彩盒条码粘贴); 3)扫描PCBA条码; 4)扫描外壳产品条码; 5)装配作业; 6)外观检查

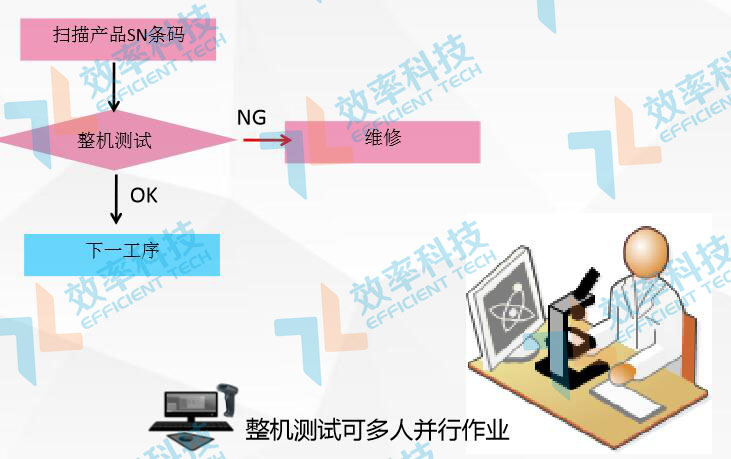

9.整机测试
作业步骤：
1)扫描产品条码;
2)放入测试器具测试;
3)系统记录测试结果;
4)OK产品进入下一作业工序;
5)NG产品扭转到维修工位进行修理作业

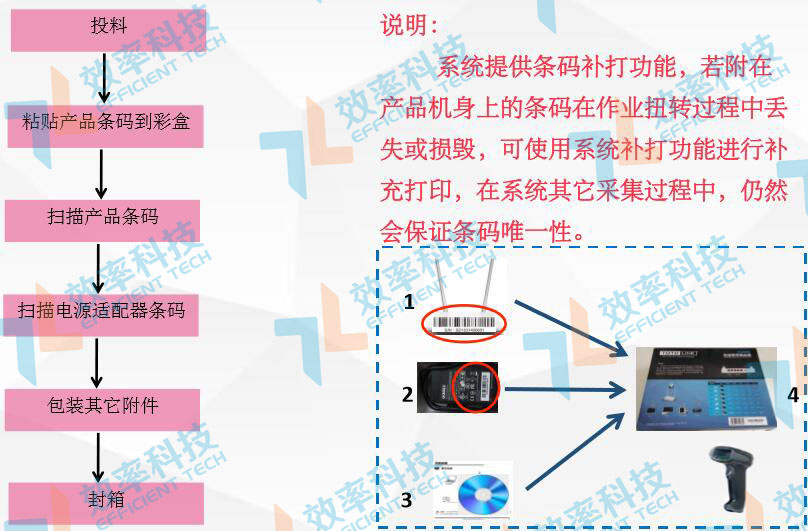

10.彩盒包装
1)产品条码与包装盒条码一致。
2)关键物料只包括产品(主机)和电源适配器。光盘、说明书等附件不作条码跟踪

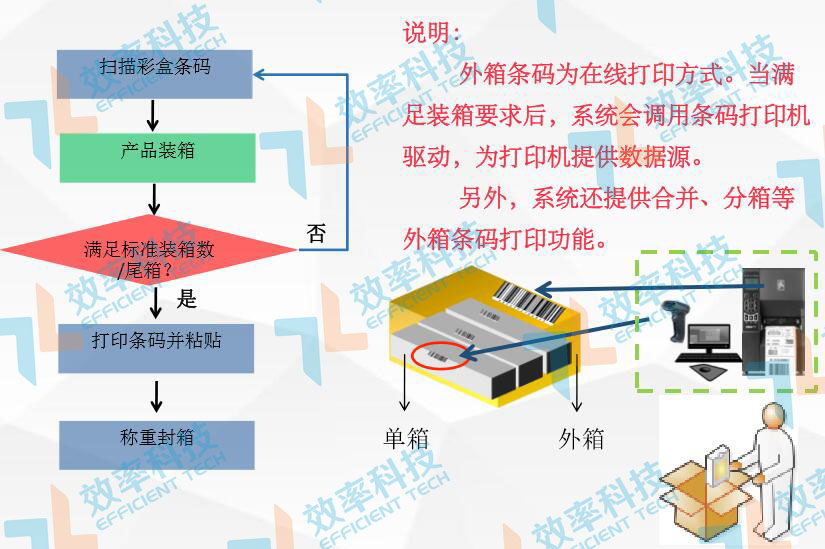

11.产品装箱
特点：
1)在线打印外箱条码;
2)确认每箱数量是否正确;
3)确认条码与机种是否对应;
4)确认产品有无混装;
5)确认有无漏装;
6)以重量确认产品是否有短装;
7)可定义按序列号进行装箱作

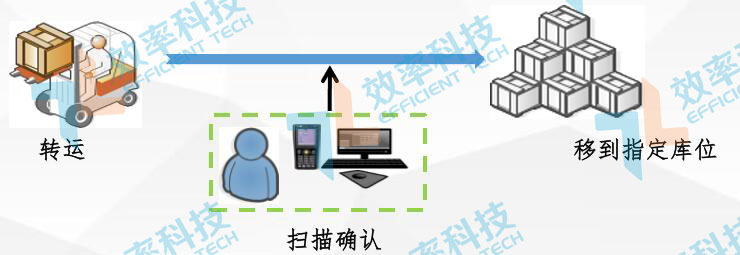

12.产品入库
操作步骤：
1)将产品转运至成品仓;
2)扫描产品 外箱条码;
3)确认信息;
4)将产品存放到指定位置

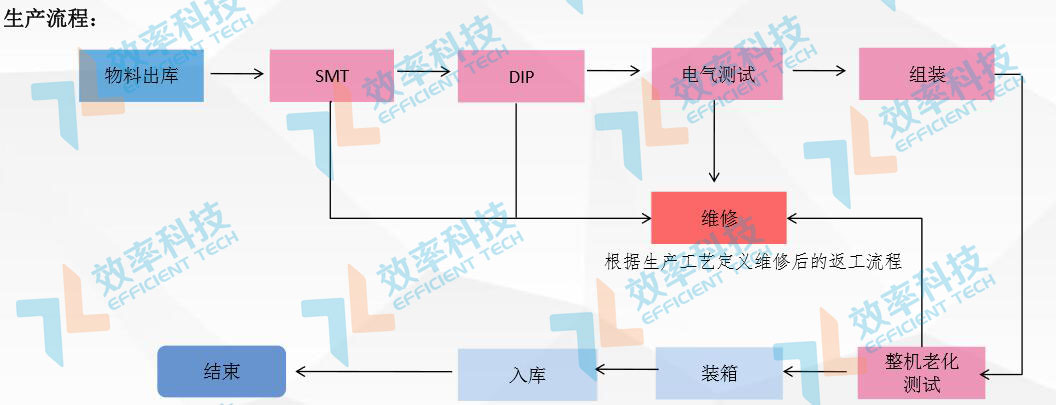

13.电源适配工艺流程
MES作业说明：
电源适配器的生产在SMT段、DIP段、测试段、组装段、装箱段的MES作业与前述一致，其整机老化作业单独进行描述。

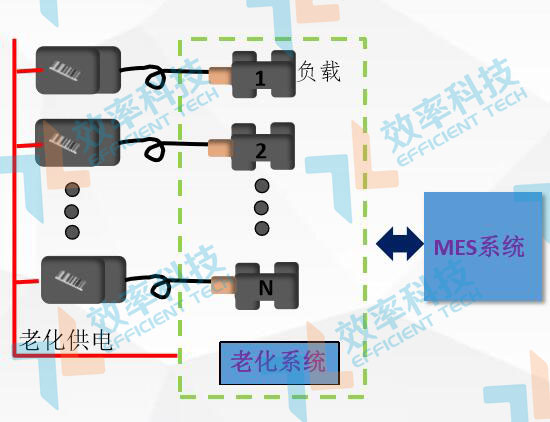

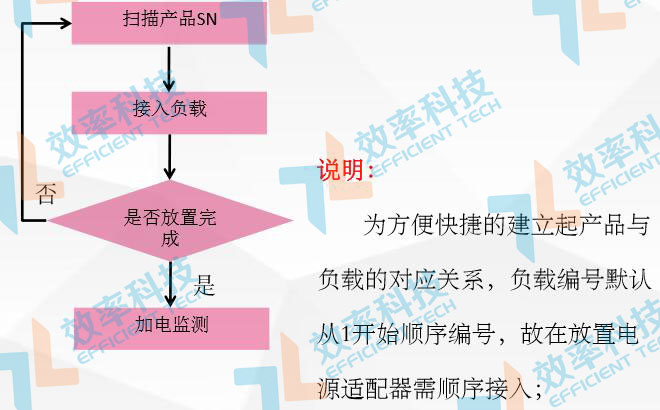

14.电源适配器(整机老化)
作业原理：电源适配器的老化需要加载负载才能进行，老化系统通过监测负载的电压、电流来确定电源适配器的质量。即每个电源适配器对应一个负载，每个负载均有编号，MES系统再读取老化系统的值即可得出对应编号的电源适配器的老化结果。所有电源适配器均需进行带载老化。
作业步骤：
1)扫描产品SN;
2)按顺序接入负载;
3)循还上述步骤，直到所有产品放置完成;
4)老化系统上电监测;
5)老化结束后，MES系统自动读取老化系统的值。
