图解SMT防错料系统

发布时间 : 2020-04-07     来源 : 深圳效率科技有限公司

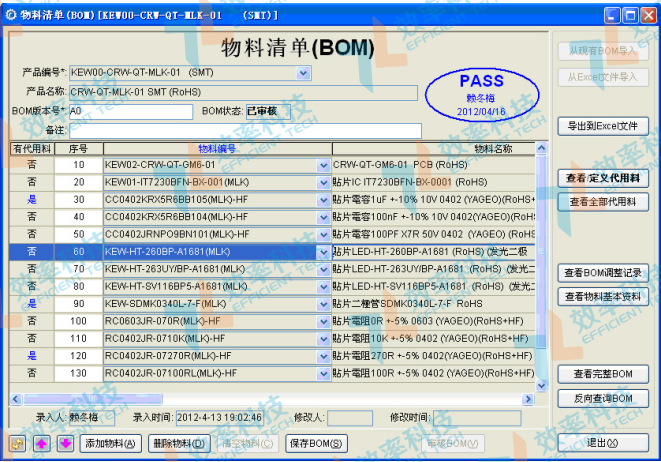

  一、导入产品的BOM。可以选择从ERP导入、手动录入、从Excel文件导入、根据已有BOM生成新的BOM。

smt防错料系统-BOM物料清单

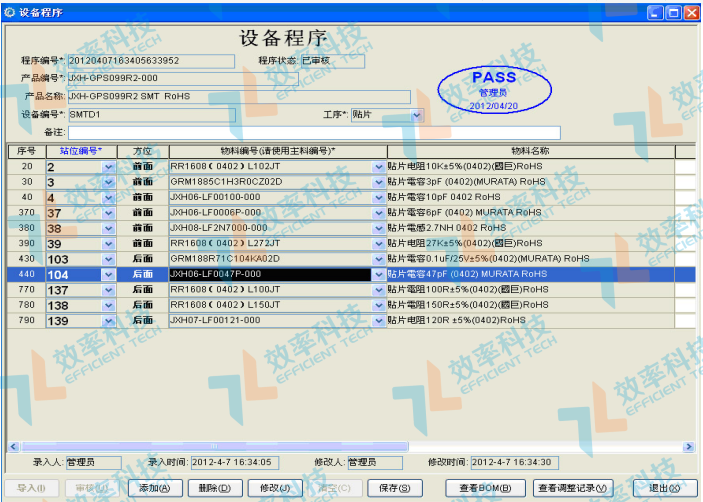

  二、导入贴片机设备程序,生成站位--物料对照表,供后续扫描操作提供对比依据。设备程序中的物料编号可以使用主料,也可以使用代用料进行定义。smt防错料系统-贴片机设备程序

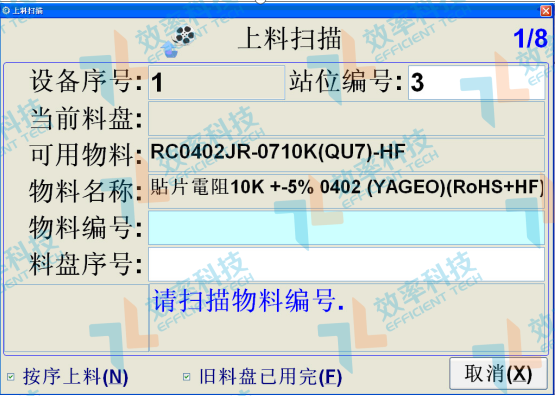

  三、上料扫料。首先扫描站位号,然后扫描料卷供应商提供的条形码,再扫描本系统为料卷生成的唯一内部序列号。若通过会出现“PASS”,若错误屏幕会出现“FAIL”,通时发出报警声。

smt防错料系统-上料扫描

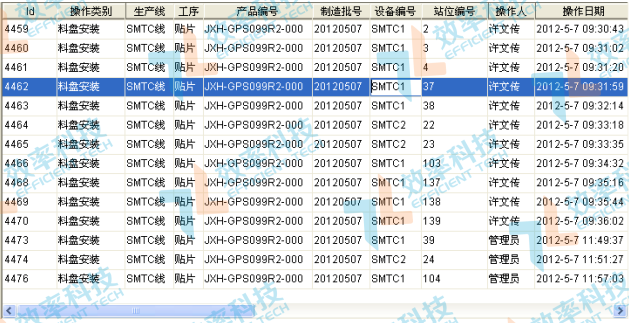

  四、以下是上料操作后生成记录。包括操作人、操作时间、生产线、设备、站位等各类详细的信息。

smt防错料系统-上料记录表

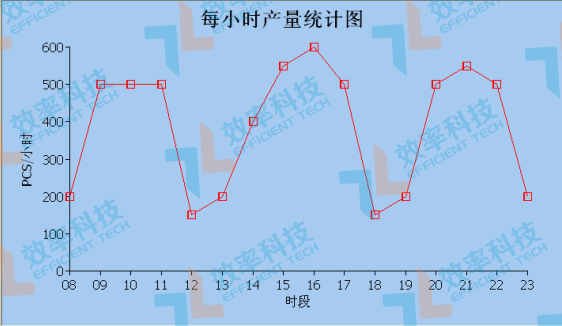

  五、这是生产线产量统计图,可以看到产品在生产过程中各个时段的产出情况。

smt防错料系统-生产线统计表

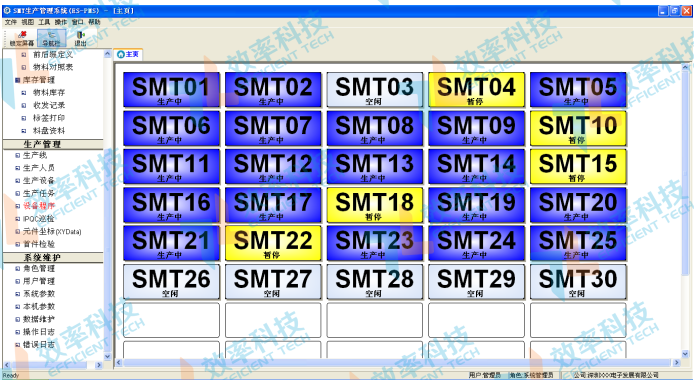

  六、这是生产线状态总览表,可在局域网内的所有PC上查看生产线当前状态。

smt防错料系统-生产线状态表

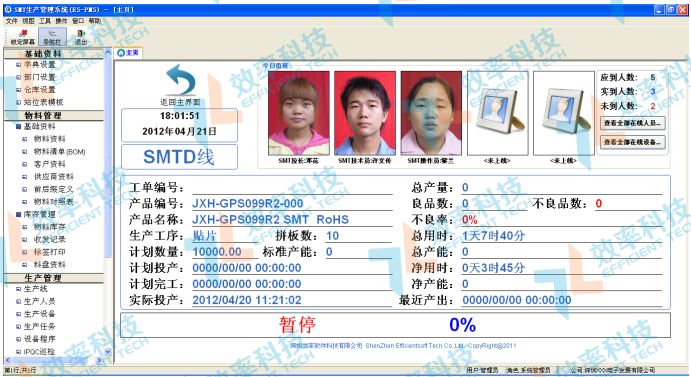

  七、这是生产线当前生产任务详情查看界面。

smt防错料系统-生产线详情

  八、这是个现场操作图,操作员手持条形码扫码仪对料卷上的条形码进行扫描核对。

smt防错料系统-现场操作
